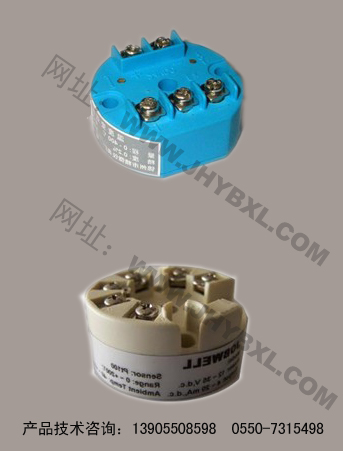

热电阻型温度变送器模块说明:

    TRR11系列温度变送器模块是为热电阻型（Pt100、Pt1000、Cu50、Cu100等）温度传感器配套的4～20mA、二线制直流输出专用模块。可配套组成一体化温度变送器，也可单***安装使用。该模块采用进口原装器件，贴片工艺组装，性能稳定可靠，体积小巧，安装方便。

    该模块属本安防爆型，具有较强的保护功能，在传感器完全开路（不接）时，输出电流≤3.6mA；当传感器的正线出现断路时，模块为保护性输出，***大电流不大于25±2mA。

主要技术参数：

输出信号：4～20mA DC 二线制

工作电压：24V DC ( 12V～30V DC )

精度等级：0.1％，0.2%，0.5%

负载能力：0～500Ω

温度系数：150ppm

工作环境：温度范围-25℃～+85℃，无腐蚀性气体

保护性输出电流：***大输出电流＜27mA，***小输出电流≤3.6mA

外形尺寸：φ45×22mm（***大高度24mm）

安装孔距：36mm  接线图见图1（三线制）、图2（二线制）

注意事项：

     1、户检验或使用状况与产品出厂校准状况有一定差别，若检验时变送器模块输出有微量偏差，属正常现象，微量校准即可。校准应加电5分钟后进行。

     2、校准方法：（1）用电阻箱或其他信号源发生器代替热电阻按图1接线 。（2）按分度表。将电阻箱调至量程下限所对应的阻值，微调零点电位器，使电流表读数为4mA  。（3）按分度表，将电阻箱调至量程上限所对应的阻值，微调满肚电位器，使电流表读数为20mA 。（4）调试完毕（必要时重复（2）（3）步骤，使之满足要求）。

     3、变送器模块与测温度点应保持一定距离，以保证模块的工作温度范围不超过-25℃～+85℃的范围。

     4、供电电源与负载能力的关系。当信号为20mA输出，并保证恒流的条件下，仪表供电电压E与负载RL符合图2关系。
